Schwimmbad Wärmetauscher Pahlen Hi-Flow - komplett in Titan

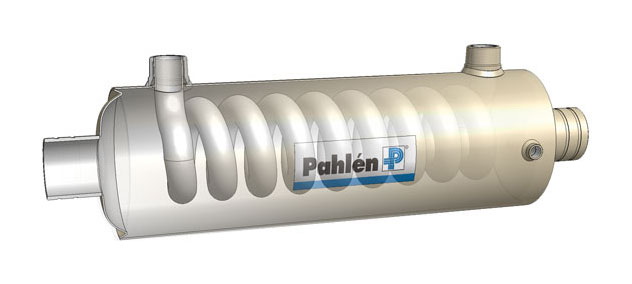

Pool Wärmetauscher Hi-Flow von Pahlen mit robustem Gehäuse und Heiz-Rohrwendel komplett aus Titan, die Wärmetauscherfläche ist als Rohrwendel ausgeführt.



Die Heizleistung in Abhängigkeit zur Heizungs - Vorlauftemperatur:

  • 28 - 40 - 75 kW bei 90 °C Vorlauf (Modell-Auswahl)
  •  = 9 - 17 - 32 kW bei 50 °C im Heizungs- Niedertemperaturbetrieb
ab 668,19 €
inkl. 19 % MwSt. zzgl. Versandkosten

Artikeldatenblatt:
Drucken



Produktinformationen

Pahlén Hi-Flow Schwimmbad Wärmetauscher aus Titan zur Schwimmbecken-Wasseraufheizung mit exzellenten Wärmeübertragungsfähigkeiten und sehr robust im Material. Er ist für Schwimmbecken und andere Anlagen vorgesehen, die Hochleistung zusammen mit einem niedrigen Druckabfall erfordern. Titan besitzt eine hohe Korrosionsbeständigkeit, ist deswegen geeignet für Schwimmbecken und Spas mit aggressivem Wasser, Salzwasser und wo Chlorelektolysegeräte eingesetzt werden. Der Pool Wärmetauscher aus Titan ist leicht, kompakt mit einem geschweissten Mantel & einem Rohrsystem für das Übertragungsmittel.

  • incl. integrierter Tauchhülse (d 11 mm, 45 mm tief) für Temperaturfühler
  • incl. Halterung.
  • zur Salzwasseranwendung geeignet.

Produktdetails zum Pool Wärmetauscher Hi-Flow Titan zur Poolwasserheizung

Die Pahlen Wärmetauscher Leistung ist idR. zu einer Temperaturspreizung von 60 °C genannt. Z.B bei 90°C Heizungsvorlauf, zu einer Beckenwassertemperatur von 30 °C bzw. 20 °C. Bei niedriger Vorlauftemperatur ändert sich diese.



Beckenwasser °C Heizungs- Vorlauftemperatur Durchströmung des Wärmetauschers
  90 °C 60 °C 50 °C Heizung Beckenwasser
30 28 kW 14 kW 9 kW 20 l / min 300 l / min
30 40 kW 23 kW 17 kW 40 l / min 350 l / min
20 75 kW 43 kW 32 kW 45 l / min 350 l / min



* Dies unter Voraussetzung - die Durchflußmenge heizungs- und schwimmbadwasserseitig bleibt wie angegeben.



Wärmetauscher Anschlüsse: Heizung - Beckenwasser
28 kW 1" IG - 1 1/2" IG | 40 kW 1" IG - 1 1/2" IG | 75 kW 1" IG - 1 1/2" IG





Pahlen Pool Wärmetauscher aus robustem Titan zur PoolheizungProspektdaten Schwimmbadwärmetauscher Pahlen Hi-Flo Titan

Betriebsanleitung Pool Wärmetauscher Hi-Flo Titan



Sie können den Hii-Flo Titan Wärmetauscher für Ihre individuellen Bedürfnisse nachrechnen - auslegen:

Pahlen Wärmetauscher Online Berechnungsprogramm

Pahlen Art.-Nr. Hi-Flo Titan   T 28 | T 40 | T 75  - die letzten Ziffern sind die Heizleistung bei 90°C Heizungsvorlauf
Wählen Sie die Artikelnummer aus, korrigieren Sie die Wassertemperatur-Parameter, gegebenenfalls die Durchfluß-Leistung.
Per Tastendruck "Calculate" erhalten Sie als Ausgabe die Heizleistung entsprechend Ihrer Eingaben.



Betriebsdruck: Höchstdruck:  Primär (heizungsseitig) 30 bar, Sekundär (schwimmbadseitig) 5 bar



Betriebsparameter - einzuhaltende Grenzwerte

Die folgende Grenzwerte dürfen nicht überschritten werden - wichtig bei Reklamationen

  • Chlorgehalt:  max 3 mg/l (ppm)
  • Chloridgehalt:  -------
  • pH-Wert:   7,2-7,8 - Achtung! - unter pH 7 (im saurem Bereich) erlischt die Herstellergarantie.
  • Alkalinität:   60-120 mg/l (ppm)
  • Kalziumhärte:  200-1000 mg/l (ppm)
  • Höchsttemperatur:   130°C
